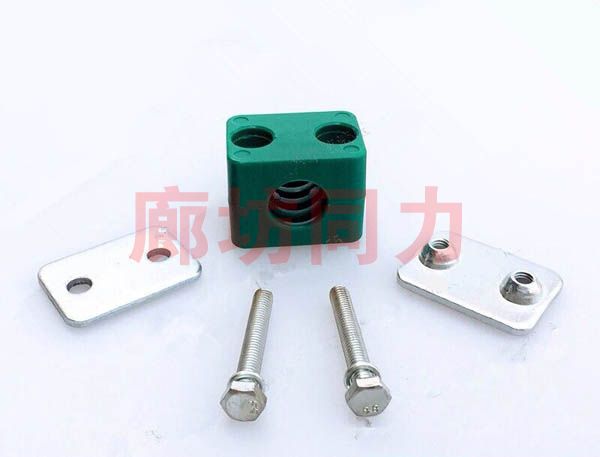

輕型塑料管夾
品牌：同力
產地：河北廊坊
發貨包裝方式：紙箱包裝外套編織袋、塑料袋、免熏蒸歐式托盤，也可按要求定制。
類別：輕型管夾類
材質材料：碳鋼/不銹鋼/聚丙烯
螺栓性能等級：4.8級 5.8級 8.8級 10.8級 12.8級
加工定制：是（來圖加工、來樣加工、來料加工）
規格型號：根據客戶需求
顏色：紅色、綠色、黑色（可根據客戶要求定制）
防腐處理/表面處理：鍍白鋅、鍍彩鋅、熱鍍鋅、熱浸鋅、鍍鎳、鍍鉻、克羅米、發黑、達克羅、特氟龍、噴漆、噴涂、拋光。
涂層厚度：50-80UM
使用年限：3-5年，根據使用環境。
產品形狀：方形
存儲方法：存放于干燥的地方，不要堆放在陰冷潮濕的地方，避免產品生銹或者氧化。
執行標準：JB/ZQ4008-1997標準
產品描述
輕型系列管夾適用于6種尺寸的普通機械壓力管道，管道外徑6-102mm。輕型塑料管夾的材質是聚丙烯，代號為PP。聚丙烯管夾表面光澤性好，具有良好的力學性能。聚丙烯干摩擦系數與尼龍類似，但在潤滑油下不如尼龍。該產品結構簡單堅固耐用，是管道固定施工的優良部件。
詳細介紹
產品特點：
| 特性 | 聚丙烯 | 尼龍 |
| 密度 彎曲強度 沖擊韌性 壓縮強度 彈性模量 拉伸強度 耐溫 顏色 |
0.906g/cm2 36N/mm2 不斷 no bteak 90N/mm2 1500N/mm2 25-35N/mm2 -30… 90 ℃ 綠，藍 |
1.12-1.15g/cm3 130…200N/mm2 不斷 no bteak 120N/mm2 3000N/mm2 80-90N/mm2 -40… 120 ℃ 黑 |

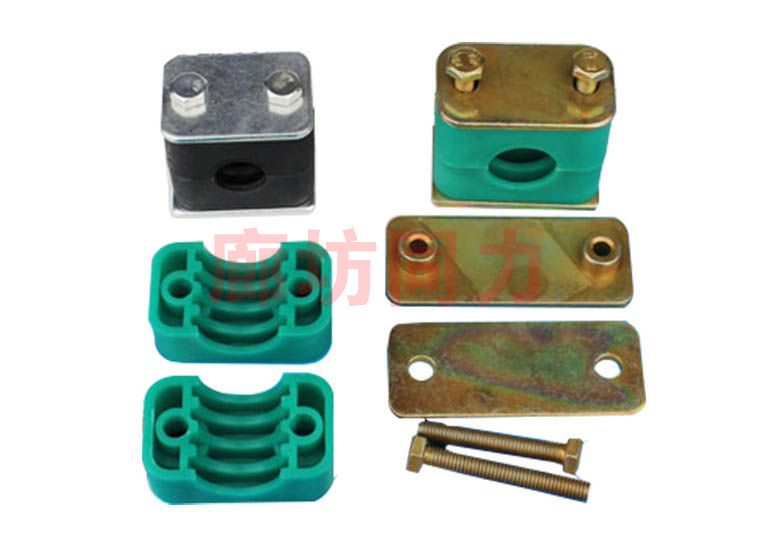

產品及材質組成：
螺栓：碳鋼（4.8級或8.8級）/不銹鋼（XUS304或XUS316）
蓋板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
管夾體：PP/PA/AL/Q235/SS304/XS316
焊接底板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
導軌螺母：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
安裝導軌：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
工作溫度：塑料PP -30℃to+90℃；尼龍PA -40℃to+120℃；鋁合金AL -80℃to+300℃；鋼制Q235A -80℃to+500℃；不銹鋼SS304/SS316 -80℃to+500℃。
應用領域：本產品適用于冶金、石油、化工、車輛、船舶、電力等機械液壓系統中的油、水、氣為介質的固定管道。輕型系列管夾適用于中低壓（PN≤8Mpa）管道固定。

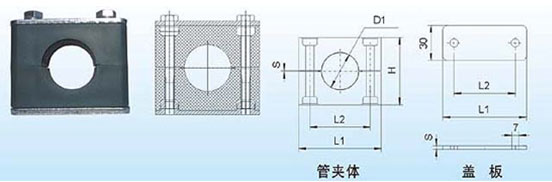

圖紙尺寸：
螺栓：碳鋼（4.8級或8.8級）/不銹鋼（XUS304或XUS316）
蓋板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
管夾體：PP/PA/AL/Q235/SS304/XS316
焊接底板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
導軌螺母：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
安裝導軌：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
工作溫度：塑料PP -30℃to+90℃；尼龍PA -40℃to+120℃；鋁合金AL -80℃to+300℃；鋼制Q235A -80℃to+500℃；不銹鋼SS304/SS316 -80℃to+500℃。
應用領域：本產品適用于冶金、石油、化工、車輛、船舶、電力等機械液壓系統中的油、水、氣為介質的固定管道。輕型系列管夾適用于中低壓（PN≤8Mpa）管道固定。
圖紙尺寸：
| 輕型管夾 | 1、輕型塑料內孔凹槽型管夾 | 5、輕型鋁合金內孔凹型管夾 |
| 2、輕型塑料內孔光滑型管夾 | 6、輕型塑鋼內孔凹槽型管夾 | |
| 外六角螺栓 管夾體 焊接底板 | 3、輕型尼龍內孔凹槽型管夾 | 7、輕型鋼制內孔凹槽型管夾 |
| 4、輕型尼龍內孔光滑型管夾 | 8、輕型不銹鋼內孔凹型管夾 |
| 系列 | 訂貨號 | 管外徑 D1 |
內徑 英寸 |
外徑 | 管夾體 | 蓋板 | 焊接底板 | 螺栓 | ||||||||||
| L1 | L2 | H | S | 寬 | L1 | L2 | S | L1 | L2 | S | H | D | ||||||
| L1 | *G3-106 | 6 | 37 | 20 | 27 | 0.4 | 30 | 37 | 20 | 3 | 37 | 20 | 3 | 6.5 | 12 | M6X30 | ||
| *G3-106.4 | 6.4 | 1/4 | ||||||||||||||||
| *G3-108 | 8 | 5/16 | ||||||||||||||||
| *G3-109.5 | 9.5 | 3/8 | ||||||||||||||||
| *G3-110 | 10 | 1/8 | ||||||||||||||||
| *G3-112 | 12 | |||||||||||||||||
| L2 | *G3-212.7 | 12.7 | 1/2 | 42 | 26 | 33 | 0.6 | 30 | 42 | 26 | 3 | 42 | 26 | 3 | 6.5 | 12 | M6X35 | |
| *G3-213.5 | 13.5 | 1/4 | ||||||||||||||||
| *G3-214 | 14 | |||||||||||||||||
| *G3-215 | 15 | |||||||||||||||||
| *G3-216 | 16 | 5/8 | ||||||||||||||||
| *G3-217.2 | 17.2 | 3/8 | ||||||||||||||||
| *G3-218 | 18 | |||||||||||||||||
| L3 | *G3-319 | 19 | 3/4 | 50 | 33 | 36 | 0.6 | 30 | 50 | 33 | 3 | 50 | 33 | 3 | 6.5 | 12 | M6X40 | |
| *G3-320 | 20 | |||||||||||||||||
| *G3-321.3 | 21.3 | 1/2 | ||||||||||||||||
| *G3-322 | 22 | 7/8 | ||||||||||||||||
| *G3-325 | 25 | 1 | ||||||||||||||||
| L4 | *G3-426.9 | 26.9 | 3/4 | 59 | 40 | 42 | 0.6 | 30 | 59 | 40 | 3 | 60 | 40 | 3 | 6.5 | 12 | M6X45 | |
| *G3-428 | 28 | |||||||||||||||||
| *G3-430 | 30 | |||||||||||||||||
| L5 | *G3-532 | 32 | 11/4 | 71 | 52 | 58 | 0.8 | 30 | 71 | 52 | 3 | 71 | 52 | 3 | 6.5 | 12 | M6X60 | |
| *G3-533.7 | 33.7 | 1 | ||||||||||||||||
| *G3-535 | 35 | |||||||||||||||||
| *G3-538 | 38 | 11/2 | ||||||||||||||||
| *G3-540 | 40 | |||||||||||||||||
| *G3-542 | 42 | 11/4 | ||||||||||||||||
| L6 | *G3-644.5 | 44.5 | 13/4 | 86 | 66 | 66 | 0.8 | 30 | 86 | 66 | 3 | 88 | 66 | 3 | 6.5 | 12 | M6X70 | |
| *G3-648.3 | 48.3 | 11/2 | ||||||||||||||||
| *G3-650.8 | 50.8 | 2 | ||||||||||||||||
| L7 | *G3-757.2 | 57.2 | 21/4 | 121 | 94 | 93 | 0.8 | 30 | 121 | 94 | 5 | 122 | 94 | 5 | 6.5 | 12 | M6X100 | |
| *G3-760.3 | 60.3 | 2 | ||||||||||||||||
| *G3-763.5 | 63.5 | 21/2 | ||||||||||||||||
| *G3-770 | 70 | 23/4 | ||||||||||||||||
| *G3-773 | 73 | |||||||||||||||||
| *G3-776.1 | 76.1 | 21/2 | 3 | |||||||||||||||
| L8 | *G3-888.9 | 88.9 | 3 | 147 | 120 | 118 | 0.8 | 30 | 147 | 120 | 5 | 148 | 120 | 5 | 6.5 | 12 | M6X125 | |
| *G3-8102 | 102 | 4 | ||||||||||||||||
